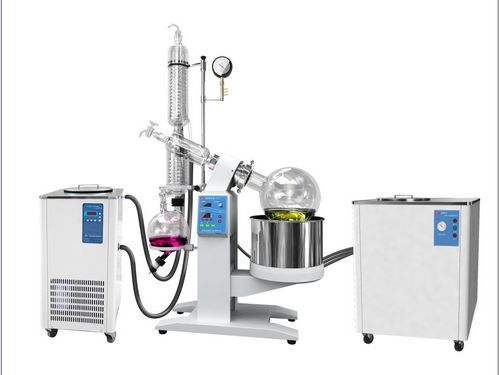

HỆ THỐNG CÔ QUAY CHÂN KHÔNG 10 Lít
Bao gồm
1. MÁY CÔ QUAY CHÂN KHÔNG 10 Lít
Model: WEV-1010
Order no: DH.WEV01010
Hãng Sản Xuất: DAIHAN – ( Xuất xứ: HQ)
Lý tưởng cho chưng cất dung môi (hỗn hợp), ngưng tụ dung dịch và huyền phù, cô đặc chất lỏng, tái kết tinh, bột khô và kết hạt, hóa hợp hóa chất, chiết Soxhlet, hòa tan chất tái chế.
Bề mặt làm mát: 6,500cm2
Bề mặt xoay kép làm bằngTeflon (PTFE) và Flo, công nghệ được cấp bằng sáng chế, đảm bảo chân không cao.
Có một van chân không chuyển mạch không ảnh hưởng đến các hệ thống chưng cất chân không của đang làm việc và dung dịch có thể được nạp liên tục.
Hệ thống nâng bình chứa nước làm bằng thép không gỉ, điều khiển bằng thiết bị điện, dễ dàng sử dụng.
Bình đun điều khiển bằng hệ thiết bị điện, dễ sử dụng.
Giới thiệu chi tiết về hệ thống kiểm soát tần số nước bên ngoài, Hệ thống kiểm soát nhiệt độ chính xác và đáng tin cậy.
Van xả làm bằng PTEE, chống ăn mòn và không gây ô nhiễm
Có thể kết nối với máy bơm tuần hoàn
Thông số kỹ thuật:
Dung tích bình quay: 10 Lít, vành mở Ø95 mm
Dung tích bình tiếp nhận: 5 Lít
Bình ngưng tụ: Loại đứng, Làm mát chính và phụ; hiệu suất cao với 3 ống xiphong tuần hoàn lạnh
Dải nhiệt độ: Nhiệt độ môi trường +5℃ ~ 99℃
Tốc độ quay: 10 ~ 130 vòng/ phút
Khả năng cô: Nước: 3.2Lít/h; Alcohol: 6.5Lít/h
Bề mặt làm mát Bình ngưng chính 4,500cm2
Bề mặt làm mát Bình ngưng phụ 2,000cm2
Độ chân không: 399.9 Pa ( dưới 3mmHg)
Chức năng của bàn nâng: điều khiển bằng điện
Khoảng nâng của giá đỡ: 0 ~ 160 mm
Chân không kín: Bịt kín 2 đầu quay bằng cao su và vật liệu Teflon + Vinton
Động cơ: Mô tơ cảm biến AD; 90W
Nồi hơi cấp nhiệt làm bằng thép không gỉ
Màn hình hiển thị: Màn hình kỹ thuật số
Công suất tiêu thụ: 4,8KW
Kích thước (mm):920 x 550 x h1700
Nguồn điện: 220V, 50Hz
2. BỂ ĐIỀU NHIỆT TUẦN HOÀN LẠNH -35℃
Model: MaXircu CL-12
Order no: DH.WCL00412
Hãng Sản Xuất: DAIHAN – ( Made in Korea )
Hệ thống làn lạnh tiên tiến đảm bảo hiệu suất cao, CFC-free (R-404A)
Điều khiển nhiệt độ chính xác với Bộ điều khiển Digital Fuzzy Control
Máy bơm tuần hoàn được cải tiến đảm bảo nhiệt độ đồng đều.
Kiểm soát tốc độ tuần hoàn 5 mức độ
Bảng điều khiển bao gồm: Núm Jog-Dial, Phím cảm ứng điện dung, màn hình LCD Back - Light
Chứng nhận CE
Bảo hiểm PL (Trách nhiệm với sản phẩm)
Cổng RS232C kết nối máy tính có thể kiểm soát và điều khiển từ xa
Chức năng tự động bù nhiệt kiểm soát giữa nhiệt độ thực và nhiệt độ chỉ báo (±10.0℃).
Hệ thống làm lạnh tự động giúp bảo vệ comperessor và tiết kiệm điện
Thông số kỹ thuật Model: MaXircu CL-12
Dung tích bể: 12 Lít
Máy bơm: Lưu lượng max: 25 Lít/ Phút (điều khiển ở 5 mức độ)/ ÁP suất max: 7.5 psi/ Lift max: 4 m
Phạm vi nhiệt độ: －35℃~ +150℃
Độ chính xác: ± 0.1℃
Độ phân giải: 0.1℃ - Màn hình, 0.1℃ - Bảng điều khiển
Độ đồng đều nhiệt: ±0.2℃ tại -20℃, Cảm biến PT100
Công suất gia nhiệt: 2.2 kW
Máy làm lạnh: 1/2HP
Công suất làm mát:
ở +20℃: 530 W
ở 0℃: 370 W
ở －20℃: 210 W
Chất làm lạnh: CFC-Free(R-404A)
Tổng công suất tiêu thụ: 2.2 kW
Vòi tuần hoàn bên ngoài: id.10 / od.12 mm (Ống Silicon lưu thông bên trong: id. 10 / od.18 mm )
Hẹn giờ: 99 giờ 59 phút hoặc chạy liên tục, có âm báo lỗi và kết thục hẹn giờ
Màn hình hiển thị: Màn hình LCD Back Light
Điều khiển: Digital Fuzzy Controller với núm Jog-Dial
An toàn mạch: Bảo vệ quá nhiệt, quá dòng, lỗi cảm biến, phát hiện rò rỉ
Vật liệu bên trong: thép không rỉ (#304)
Vật liệu bên ngoài: thép sơn tĩnh điện
Vật liệu cách nhiệt: urethane foaming với độ dày 40 mm
Nắp bể làm từ thép không gỉ có lớp cách nhiệt, mặt phẳng; có thể tùy chọn thêm nắp mái vòm
Van xả: van bi
Kích thước vùng sử dụng (dài/rộng/cao): 230×181×150 mm
Kích thước bên trong (dài/rộng/cao): 230×350×150 mm
Kích thước bên ngoài (dài/rộng/cao): 400×523×807 mm
Kích thước và trọng lượng khi vận chuyển và đóng gói: 630×530×972mm,55 kg
Nguồn điện cung cấp* : 1 Pha, AC 230 V, 50 / 60 Hz
Bơm chân không tuần hoàn nước
Model: WEV-0095
Cat.no: DH.WEV0095
Hãng Sản Xuất: DAIHAN – ( Made in Korea )
Bơm chân không là giải pháp nhanh chóng cho quá trình chưng cất bằng cô quay của Daihan.
Thông số kỹ thuật
Độ chân không max: 0.098 Mpa (20 mbar)
Công suất bơm: 550W
Dung tích bể nước: 57 Lít
Công suất bay hơi hữu ích: từ 5 ~ 50 L
Tốc độ hút : 100 lít/phút
Bao gồm 5 taps, 10 lít/phút (1 tap)
Đầu phun tuần hoàn bên ngoài: id.5/od. 10 mm( id. 8/ od. 11 mm cho ống silicon kết nối tuần hoàn
Có Van kiểm tra an toàn
Ống thoát nước: id. 24.3 mm
Vật liệu bể chứa/ thân máy: PVC/ inox 304
Kích thước: 450 x 350 x h820 mm
Trọng lượng 36 kg
Nguồn điện: 220V, 50Hz
